不同參數應用選擇數字電位器，如何選擇合適的數字電位器？
數字電位器(又稱數字電阻)的作用與普通電位器相同，但它是用數字信號和開關代替機械動作。這通常通過使用梯形電阻(一系列串聯的小電阻)來實現。想為應用選擇合適的數字電位器，應該考慮以下參數：
1、電阻配置

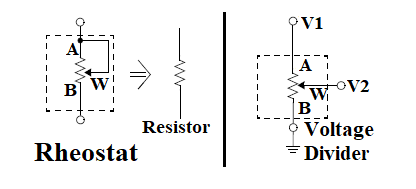

必須選擇數字電位器的工作方式，因為數字電位器可以在兩種不同的配置下工作，一種作為電位器或作為變阻器。
在電位器模式下，配置由三個端子 A、B 和 W 組成，這里數字電位器用作電壓驅動器。雨刮器的端子電壓與端子 A 和 B 之間施加的電壓以及 R AW和 R WB處的電阻成正比。電位器配置最適合 DAC、LCD V COM調整和模擬信號衰減等應用。
在變阻器模式下，數字電位器將作為數控變阻器運行，其中僅考慮兩個端子，未使用的端子可以不使用或可以連接到W端子。器件的端到端電阻有2 N個接觸點，可通過抽頭端子接觸。產生的電阻可以在A端子和游標(R AW)之間或在游標和端子B(R WB)之間測量。變阻器模式主要用于惠斯登電橋校準、運算放大器增益控制和模擬濾波調諧等應用。
2、數字接口
數字接口用于向數字電位器提供控制信號，您必須在SPI、I 2 C、Push Button 和Up/Down 接口中選擇最適合您應用的數字接口。正如我們已經了解的接口一樣，這里我只介紹了接口之間的一些關鍵差異。SPI型數字電位器以高達 50 MHz 時鐘速率的速度運行，而I 2 C型可以支持高達 400 kHz 時鐘速率的標準和快速模式。按鈕式數字電位器 只需添加兩個按鈕開關和Up/Down即可與系統交互類型接口可由任何主機控制器或離散邏輯操作，或使用旋轉編碼器手動操作。
3、內部存儲器
電位器使用不同類型的內部存儲器來決定雨刮器的起始位置，根據存儲器的類型，可以選擇雨刮器的初始位置以獲得不同的位置。數字電位器中使用的四種內部存儲器是僅易失性存儲器、一次性可編程存儲器(OTP)、多次可編程(MTP)和EEPROM
4、電源電壓
必須知道可以施加到端子 A、B 和 W 的最大信號電壓，其中正 V DD和負 V SS定義電壓邊界。如果施加的電壓超過限制值，V DD或V SS將被內部正向偏置二極管鉗位。
5、端到端阻力
端到端電阻是任意兩個端子之間的最大電阻值。端到端電阻范圍從1kΩ到1MΩ不等的電位器種類繁多。最常用的數字電位器類型將具有10kΩ的電阻，此外還使用5,50和100kΩ數字電位器。
6、分辨率
分辨率是用于確定雨刮器步進的電位器的位值。必須選擇足以適合應用的分辨率。最常用的分辨率是8、5和10位。
7、表現
如果希望電位器在應用中表現良好，必須考慮以下關鍵參數并選擇適合應用的值。幾個重要的關鍵參數是電阻容差誤差、數字電位器溫度系數和帶寬。
8、包裹
數字電位器提供多種類型的封裝，例如MSOP、SC70、TSSOP、SOIC等。分析應用并選擇最合適的封裝，以實現更好且更具成本效益的操作交付。
