電子數字電位器的工作原理圖解，電子電位器的電路圖模塊

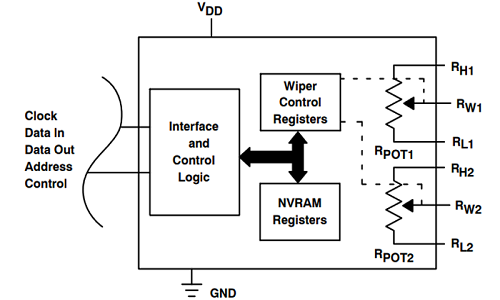

數字電位器的工作原理，一起研究一下數字電位器的結構。它非常簡單，因?yàn)樗陔娐分兄挥幸粋€(gè)功能可以執行，即根據給定條件控制電流/電壓。電子電位器的模塊包括一系列電阻器、一個存儲單元和一個控制/接口單元。
1、電阻器系列

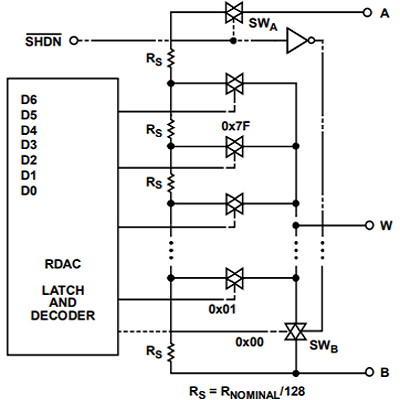

數字電位器是通過連接梯形結構中的一系列電阻器構建的；梯形圖的每一步都包含一個連接到電位器輸出的開關。設備的電阻是通過計算其具有的步數來確定的，步數越高，電阻值就越大。
因此，為了確定您需要使用位值的步數，如果數字電位器有 N 位，則意味著它有 2 N步。例如，如果位數為 6，則 2 6 = 64 步，如果位數為 9，則 2 9 = 512 步。
2、內存單元
所有的數字設備都有某種內存用于操作，因?yàn)閿?shù)字電位器也是數字設備的一種形式，它們也有一個內存單元。它們大多具有易失性存儲單元，易失性存儲單元僅在操作期間使用，一旦關閉，它們將不會存儲任何先前信息。因此，大多數數字電位器在重新啟動時從第一步開始，在某些情況下，這些設備與FPGA或微控制器連接以存儲最后的位置。
市場上有一些特殊的數字電位器使用非易失性存儲器，其中電位器的最后一步存儲在設備內，這樣即使在關閉設備后，設備的最后一步也會保留。
3、控制和接口單元
控制單元是數字電位器最重要的單元，是數字電位器區別于傳統電位器的單元。控制單元是從電位器等微控制器發送控制信號以改變數字電位器電阻的地方。

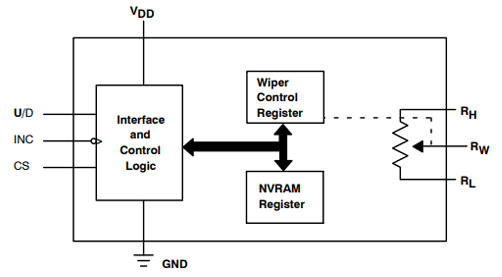

除了一些數字電位器使用控制邏輯或前面板開關之外，幾乎所有電位器都有同步或異步串行總線作為控制單元中的接口。遞增/遞減接口總線是數字電位器中最常用的異步總線，它使用遞增/遞減計數器。框圖顯示了帶有遞增/遞減控制接口的數字電位器。
增量/減量接口使用三個信號，如上圖所示，信號是
CS：CS是片選(CS)信號，啟用后用作多個數字電位器應用的地址輸入。
U/D：向上或向下移動電位器的游標，以增加或減少電位器的阻值。此過程由上/下(U/D)信號啟用。
INC：增量（INC）信號也用于移動游標，游標在增量信號的每個下降沿移動。

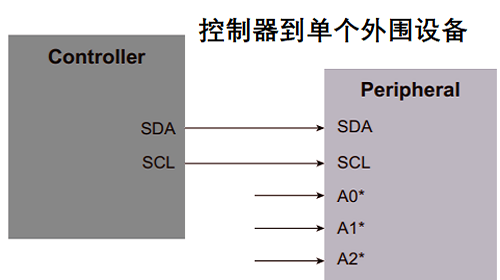

正如我所說，增量/減量接口是最常用的異步總線，類似地，最常用的同步總線是 SPI、I 2 C、兩線和類似微線的總線。在這些總線中，I 2 C 和 SPI 是最受歡迎的接口類型。下面的博客圖顯示了一個帶有I2C 控制接口的數字電位器。
I 2 C總線有兩個主要信號，即
SCL/SCK：是同步控制部分的接口串行時鐘。
SDA：SDA可以擴展為串行數據，串行數據線用于將數據從接口傳輸?shù)娇丶DA本質上是雙向的，因此它們可以雙向通信。
同樣，SPI控制接口數字電位器有四個主要信號，如下所示。同樣，控制器可以是任何微控制器，如Arduino、PIC、AVR或Raspberry PI，外圍設備可以是任何數字電位器
CS：如果多個控制系統連接到接口，則芯片選擇（CS）/從選擇（SS）用于選擇所需的控制系統。
SCK：SCK是接口的串行時鐘。
SDI：SDI代表Slave Digital Input，這里的slave可以是控制系統，因此來自控制系統的輸入作為SI信號傳遞。
SDO：SDO代表從機數字輸出，類似于從機輸入，SO是從接口到控制系統的輸出信號。
