步進電機4線、6線和8線的線路連接方式有什么不同？
發布時間：2022-05-20 17:47:08點擊量：
帶有4、6或8根導線的步進電機，可用于連接到步進驅動器。這些接線類型有什么區別，這會影響我將電機連接到驅動器的方式嗎？
任何步進電機的基本操作都依賴于使用感應線圈，當它們通電時，感應線圈通過其旋轉推動或拉動轉子。來自步進電機的一對導線將對應于這些繞組中的至少一個，并且可能更多，具體取決于電機類型。在以下每種情況下，還顯示了底盤接地線，以確保電機正確接地。
一、4線步進電機
雖然許多電機利用6線和8線配置，但大多數雙極（每相一個繞組）步進電機提供四線連接到電機繞組。圖1顯示了一個基本的4線步進電機。連接這種電機類型非常簡單，只需將A和A'引線連接到電機驅動器上的相應相位輸出。
二、6線步進電機

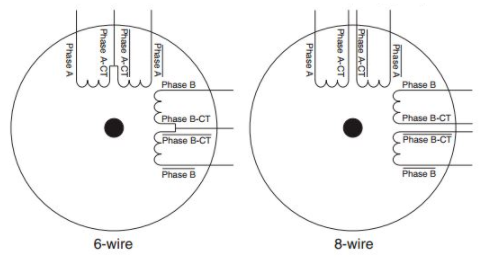

6線步進電機類似于4線配置，增加了一個公共抽頭放置在每相兩端之間的特性，如圖2所示。具有這些中心抽頭的步進電機通常被稱為單極電機。這種接線配置最適合在相對低速下需要高扭矩的應用。大多數NI步進電機接口不支持6線步進電機，但有些電機不需要使用中心抽頭，可以作為4線電機正常連接。
三、8線步進電機

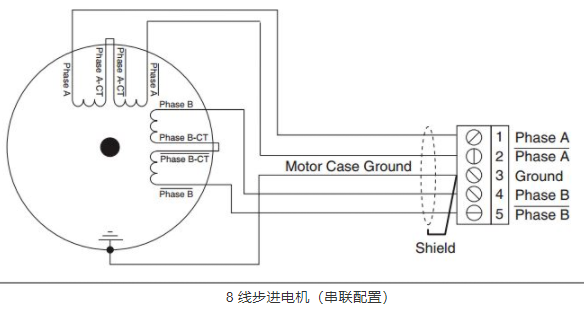

一些電機還提供8線配置，允許多種接線配置，具體取決于電機的速度或扭矩是否更重要。8線步進電機可以與繞組串聯或并聯。圖3顯示了一個8線步進電機，每相的兩個繞組都串聯連接。這種配置與6線配置非常相似，同樣以犧牲高速性能為代價提供了最大的每安培扭矩。

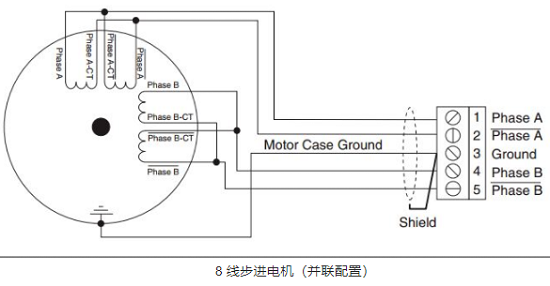

也可以連接一個8線步進電機，每個相的繞組并聯，如圖4所示。這種配置將實現更好的高速運行，同時需要更多電流來產生額定扭矩。這種連接類型有時被稱為平行雙極布線。
盡管每個步進電機都以相同的基本方式運行，但了解每種接線類型之間的區別以及何時使用它們非常重要。
