直動式和先導式自力式溫度調節閥的調節方式
自力式溫度調節閥由執行元件和帶有閥體的執行器（整體單元）組成。驅動元件由一個燈泡和毛細管組成。燈泡可由銅、不銹鋼、鋼制成，或涂有PVC或聚四氟乙烯材料。機身由青銅、鐵、不銹鋼等制成。
一、自力式溫度調節閥原理：
自力式溫度調節閥由一個毛細管組成，毛細管在燈泡和閥門執行器之間充滿流體。燈泡稱為溫度測量元件，安裝在工藝管道中。當過程溫度升高時，毛細管中的流體將膨脹并增加執行器上的力，從而相應地移動閥桿。同樣，當過程溫度降低時，該閥將反向運行。
簡而言之，自力式溫度調節閥的測量單元（燈泡）從過程介質中吸收所需的熱能，并釋放足夠的力來使用毛細管移動閥桿，從而自動控制所需的過程溫度。隨著閥門的打開和關閉，過程流體（例如蒸汽）的流量將被調整。
二、自力式溫度調節閥如何調節？
·當介質被加熱時，操作元件或燈泡中的填充液膨脹并將驅動力施加到閥單元上。
·閥門在彈簧力的作用下關閉，從而降低了加熱介質的流動。
·當流量減少時，溫度下降直到新的力平衡，因此獲得新的閥門位置。
三、自力式溫度調節閥的類型：
1.直動式自力式溫度控制器
在直接操作型中，熱致動器使用毛細管通過燈泡中的流體膨脹直接致動。在直接操作型中，熱執行器的動力單元直接連接到插頭單元，并產生完全打開和關閉閥門所需的力和行程。直接執行器調節閥采用單單元結構，成本更低，動作更真正成比例。

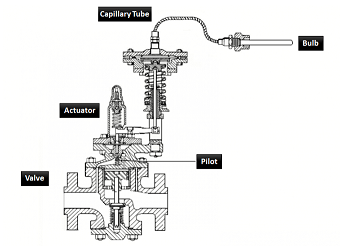

2.先導式自啟動溫度控制器
同樣，過程溫度會使燈泡膨脹或壓縮，這反過來又通過毛細管作用在熱致動器上。該執行器閥桿再次控制先導閥。導閥可以位于閥的內部或外部。
該先導控制從流體通過閥門到隔膜或活塞的實際壓力能量。這反過來會產生動力和推力來定位主閥塞。與直接驅動型相比，先導驅動具有更小的燈泡、更快的響應和更窄的比例帶。與直接驅動相比，先導驅動調節閥提供良好的精度。
