自力式壓力調節閥上游和下游控制的工作原理
自力式壓力調節閥是以被控介質自身的能量為動力源，引入執行器調節閥芯的位置來改變流通面積，改變兩端的壓差和流量，將調節閥的上游或下游壓力穩定在給定值。自力式上游或下游調節閥用于無電源、氣源和控制的場合。它具有靈敏和敏感的優點。功能，密封性能好，壓力波動小。廣泛應用于各種工業設備中氣體、液體和蒸汽介質的減壓和調壓自動控制。

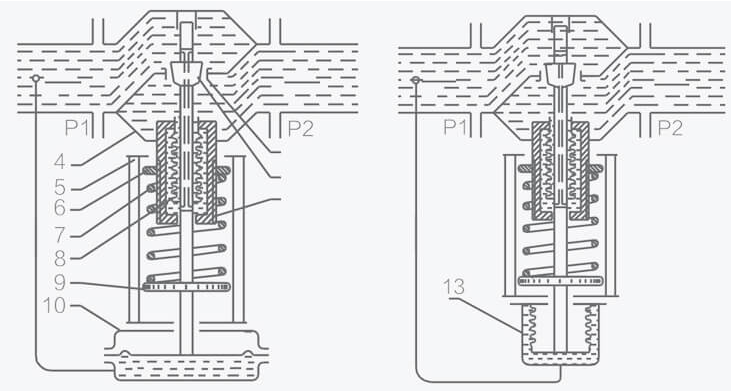

自力式壓力調節閥工作原理：
1.自力式壓力下游調節閥：
自力式下游壓力調節閥是控制下游壓力的閥門，閥動作類型為壓合式。原理如下：
介質按閥體上的箭頭方向流經閥體。閥芯（No.2）和閥座（No.1）之間的截流面積決定介質流量。受控的下游壓力（P2）通過導壓管（No.20）傳遞到傳感元件，冷凝器（No.18）（介質為蒸汽時使用）和截止閥（No.19），并轉換成定位力。定位力根據彈簧力調節閥芯的位置。彈簧力由調壓盤（No.6）調節。全平衡閥設有平衡波紋管（No.8），下游壓力P2作用于波紋管內表面，
當下游壓力大于調整后的設定點時，它壓縮彈簧并驅動塞子，然后閥門開度根據壓力變化量按比例減小。當下游壓力低于設定值時，通過彈簧產生的反作用力帶動閥芯，使閥門開度根據壓力變化成比例增加，從而達到減壓穩壓的目的。
2.自力式壓力上游調節閥：
自力式上游壓力調節閥是控制上游壓力的閥門，閥動作類型為壓開式。原理如下：
控制的上游壓力（P1）通過導壓管（No.20）、冷凝器（No.18）（介質為蒸汽時使用）和截止閥（No.19）傳遞到傳感元件，轉換成定位力。定位力根據彈簧力調節閥芯的位置。彈簧力由調壓盤（No.6）調節。全平衡閥帶有平衡波紋管（No..8)，下游壓力P2作用于波紋管內表面，上游壓力P1作用于波紋管外表面，使作用在塞子上的壓力P1和P2相互平衡。
當上游壓力大于調整后的設定值時，它壓縮彈簧并驅動閥芯，閥門打開，然后閥門開度隨壓力的增加成比例增加。當上游壓力減小時，作用在檢測元件上的力減小。在彈簧的反作用力下，帶動閥芯使閥門開度減小，當壓力低于壓力設定值時閥門關閉，從而達到減壓穩壓的目的。
