薄膜電阻器的工作原理和不同構造特性
發布時間：2022-04-22 15:31:12點擊量：
電阻器是最基本的電氣和電子元件，廣泛用于所有電路中。通常，電阻器限制電路內的電流流動以實現電阻?；诒∧ぜ夹g的產品已經充分發展以改變舊的碳電阻器。這些分為兩種類型的厚膜和薄膜或金屬膜。這兩種薄膜型電阻器是各種電子設備中使用的最有創意的電阻器種類。這些類型的電阻器看起來更小更智能，但設計不同，具有不同的特性。所以本文討論了一種薄膜型電阻器，即薄膜電阻器。
什么是薄膜電阻器，薄膜電阻器的工作原理了是什么？
薄膜電阻器的工作原理：使用薄膜電阻層的電阻器稱為薄膜電阻器。該層布置在陶瓷基底的頂部。與厚膜電阻器相比，該電阻器的厚度非常薄，約為0.1微米。通常，這些電阻器更穩定、更準確，并且具有更好的溫度系數，因此用于更高精度的技術。厚膜電阻和薄膜電阻看起來一樣，但制造工藝不同。

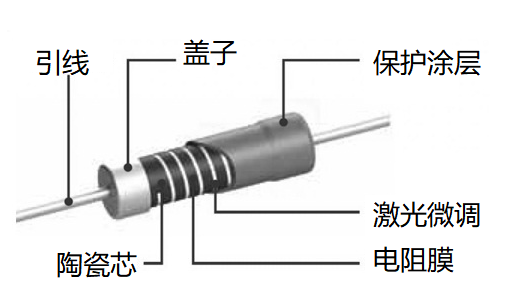

薄膜電阻器的構造：
薄膜電阻器的構造可以通過電阻材料在陶瓷上的濺射工藝來完成。之后，可以通過紫外線曝光和所需的蝕刻技術對表面進行蝕刻。該電阻器使用不同的材料制作如鉍釕、氮化鉭、氧化鉛、鎳鉻和氧化釕。之后，蝕刻后的薄膜可以用激光進行修整。
薄膜的寬度決定了電阻，但如有必要，可以通過激光修整進行調整。另一方面，薄膜可以通過軸向引線濺射在圓柱面上；因此，由此產生的組件通常稱為金屬膜電阻器而不是薄膜電阻器，但概念相似，但以寄生電感為代價。
