數字壓力傳感器的模擬輸出處理方案流程圖
發布時間：2023-02-16 15:56:01點擊量：
目前市場上的一些數字壓力傳感器可以提供模擬輸出。經常會出現以下問題:硅壓力傳感器的信號如何轉換，分辨率如何實現，輸出信號更新速度有多快，輸出采取什么形式。
作用在傳感器上的壓力將導致傳感器元件的機械變形。這種變形導致硅惠斯通電橋電路的電特性以與傳感器處的溫度和壓力成比例且可重復的方式變化。來自惠斯通電橋的模擬電信號通過24位模數(A/D)轉換器。
數字信號被發送到微處理器，微處理器根據每個傳感器的獨特特征算法來解釋信號。(在廣泛的制造過程中，每個傳感器/電子設備對的特征是確保從傳感器輸出的信號滿足或超過其精度規格。)
數字信號輸出的分辨率>1 PPM.數字和模擬輸出的更新速率為50 Hz。模擬輸出的分辨率范圍從87，000分之一到870，000分之一，取決于所選的電壓輸出范圍。

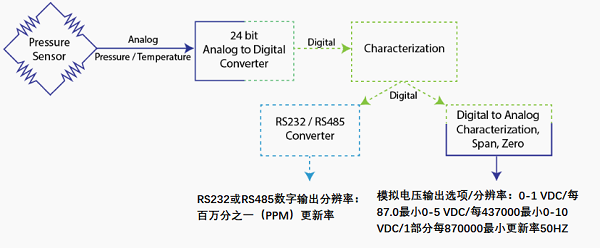

以下是顯示簡化信號處理方案的流程圖:
