罩極感應電機如何工作，罩極感應電機的工作原理

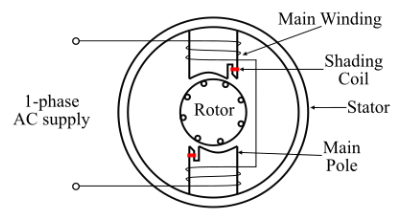

罩極感應電機是一種自啟動單相感應電機。它由定子和鼠籠式轉子組成。罩極電機的定子由凸極組成，每個極的一側開有槽，槽的較小部分裝有銅環，如圖所示。有銅環的部分稱為屏蔽電極，有銅環的部分稱為屏蔽電極線圈，通常是單匝線圈。
主繞組環繞整個磁極，提供單相交流電源。罩極電機的磁極總是堆疊在一起，以盡量減少鐵損。
罩極感應電機如何工作，罩極感應電機的工作原理：
以了解屏蔽線圈如何幫助罩極感應電機建立旋轉磁場。為此，請考慮主繞組在三個時間間隔內產生的磁通量的變化。
電機每個極中磁通量的任何變化都會在屏蔽線圈中感應出EMF，并且該感應EMF會在其中循環電流。該感應電流總是會產生一個磁通量，該磁通量與陰影部分的磁通量變化相反（根據楞次定律）。
一、當磁通量從零增加到最大值時

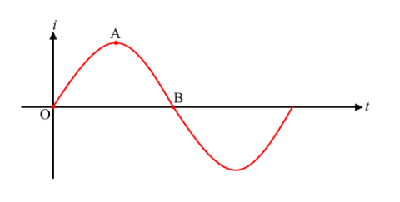

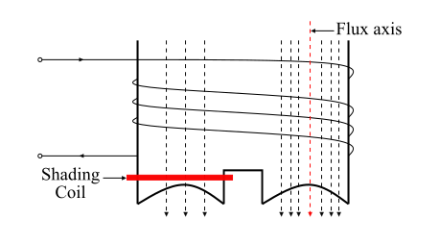

參考交流電源的波形，在波形的OA部分，磁極中的磁通量在增加，因此在屏蔽線圈中感應的電流也在增加。遮光線圈產生的磁通量與連接線圈的磁通量的增加相反。因此，大部分磁通量穿過磁極的未陰影部分，如下圖所示。因此，磁通量的磁軸是磁極未陰影部分的中心。
二、當磁通量最大時

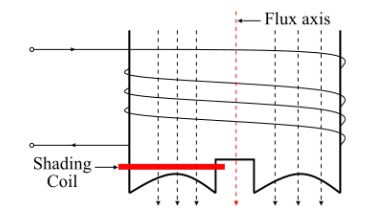

在電流波形的A點，磁通量已達到最大值。因此，通量的變化率為零。因此，感應電動勢和遮蔽線圈中的電流為零。因此，磁通在磁極上的分布是均勻的，如下圖所示。因此，磁通量的磁軸移動到磁極的中心。
三、當磁通量從最大值減小到零時

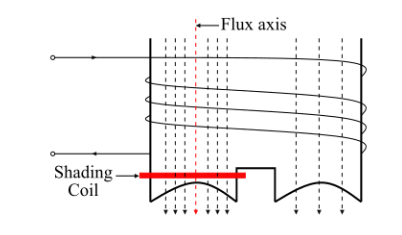

在電流波形的AB部分，主繞組產生的磁通量開始下降。屏蔽線圈中感應的電流反轉方向，以對抗主繞組產生的磁通量的減少，即屏蔽線圈產生的磁通量穿過磁極的陰影部分，如下圖所示。因此，磁通量的磁軸移動到磁極陰影部分的中心。
從上面的討論可以清楚地看出，遮蔽線圈的存在迫使磁軸從磁極的未遮蔽部分轉移到遮蔽部分。這種移動的磁通就像旋轉磁場一樣，從磁極的未陰影部分旋轉到陰影部分。
由于罩極異步電機的轉子為鼠籠型，受旋轉磁場的影響。結果，產生了小的啟動轉矩。一旦啟動轉矩開始使轉子旋轉，單相感應電機動作就會產生一個附加轉矩。因此，電機加速到略低于同步速度的速度，并作為單相感應電機運行。
四、罩極異步電機的特點：
1.罩極感應電機的結構非常簡單。
2.這些電機的啟動轉矩、效率和功率因數較低。
3.罩極電機的旋轉方向不能反轉。
4.罩極電機非常便宜。
5.罩極電機僅以40 W或更小的額定功率的小尺寸制造。
五、罩極異步電機的應用
由于罩極感應電機的啟動轉矩、效率和功率因數較低，因此這些電機僅適用于低功率應用，例如-
1.用于驅動需要低啟動轉矩的負載。
2.在臺扇
3.在排氣扇中
4.電吹風
5.制冷和空調設備的風扇
6.在電子設備等
