電氣系統中功率如何測試測量，功率分析儀有什么作用？
1、功率：——是做功的速率，即每單位時間消耗的能量。電氣系統的功率是電壓與電流的乘積，積分然后除以周期時間。為了計算電氣系統的功率，必須知道周期時間（等于頻率）?！肮β史治觥敝皇菧y試和研究功率的方法，通常使用功率分析儀。
2、功率分析儀：——是一種測量和量化電氣系統中功率流率的儀器。功率流以焦耳/秒(J/s)或千瓦時(kW/h)表示。電功率是電能在電氣系統中兩點之間每單位時間傳輸的速率。
3、功率分析儀有什么作用？
功率分析儀對電氣元件、電路和系統進行廣泛的測試和測量。一些最常見的分析包括：
潮流分析用于建立電力系統的組成部分，包括電壓幅度、電流幅度、系統的相位角phi、有功功率、無功功率、視在功率和穩態運行中的功率因數。
此外，對于非線性負載，需要測量和分析失真無功功率以及諧波無功功率。如果只有純歐姆線性負載連接到電網（例如白熾燈泡、電加熱器、交流電動機等），就會出現這種情況。
之前顯示的功率三角形僅適用于歐姆負載，但目前，越來越多的非線性負載以及連接到電網的非線性生產單元。這為功率三角形引入了一個新維度，即失真和諧波無功功率。
新的功率三角形說明了有功、無功和視在功率之間的關系，包括失真和諧波無功功率的新維度

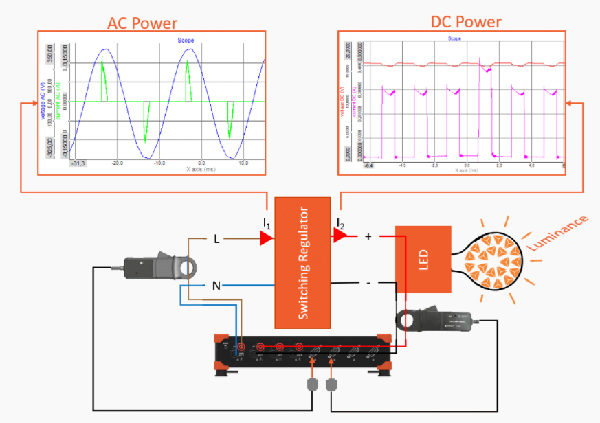

在下面的示例中，線路電壓將交流電饋入系統，開關整流器將其轉換為LED所需的直流電。看一下測量設置的示意圖：
目前，接入電網的非線性負載（鎮流器、整流器、逆變器、個人電腦等）越來越多，非線性發電機組（風能、太陽能和其他形式的能源發電）也越來越多。因此，電壓和電流的波形是失真的，不是理想的正弦波形。因此，諧波分析對于確定這些非線性負載對電氣系統中的電流和電壓的影響是必要的。
進行短路分析以提供有關電氣系統所有可能操作場景的信息，并確定系統中各個組件干擾或承受電路中電流幅度的能力。
協調分析用于支持過流保護的開發。它考慮了保護裝置的特性，包括其尺寸和設置，以建立理想的工作范圍。
