應變計稱重傳感器如何工作，應變計傳感器的工作原理結構圖？
發布時間：2022-09-28 16:55:56點擊量：
應變計（又名“應變計傳感器”）通過電阻變化來測量應變。金屬箔圖案安裝在柔性基板上，該基板也可用作絕緣體。電流通過箔圖案。當被測物體處于壓力下（即壓縮或拉伸）時，阻力的變化與變形量成正比。

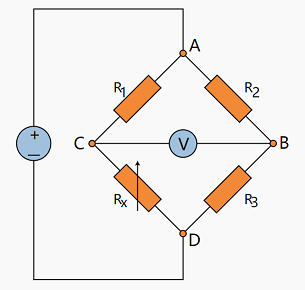

當導體被拉伸時，它的電阻會增加。當它被壓縮時，它的阻力會降低。這種電阻變化可以使用惠斯通電橋來測量，惠斯通電橋是四個應變計傳感器，排列成一個圖案。
使用所有四個傳感器進行測量，您將進入全橋配置。在上面的全橋圖中，傳感器的輸出電壓在C和B處測量，而激勵電壓在A和D處提供。
因此，當應變計傳感器安裝到機械外殼上，然后向該外殼施加壓力或力（例如重量）時，應變計傳感器將測量由該力引起的相對壓縮或張力。該外殼和安裝在其上的應變計傳感器的組合是一個稱重傳感器。
