LVDT傳感器如何工作，LVDT傳感器的線圈結構連接方式？
發布時間：2022-09-27 18:09:08點擊量：

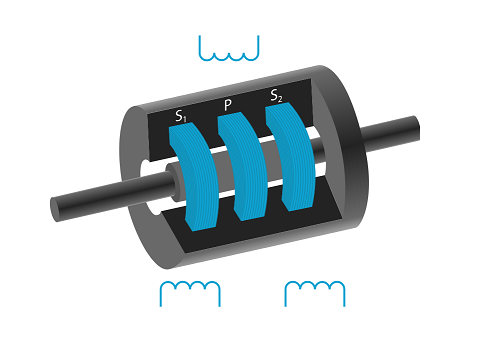

LVDT外殼內部是初級線圈。在線圈組件的兩側是一對次級線圈。除了物理位置外，所有三個初級繞組都是相同的。但是，它們與相反的串聯，因此如果它們的通電相同，則它們的輸出加起來為零。
請注意，這些內部組件通常以這樣一種方式構造，即它們既能防潮又能防外部磁場。
在交流LVDT中，初級線圈由恒定的交流電源電壓供電，通常為3 kHz 3Vrms。這會在次級線圈中感應出一個場。如果桿是管內的死點，則來自S1和S2的磁通量相同并相互抵消。這稱為“空”位置。
但是，如果軸的位置更靠近S1或S2，則來自該線圈的能量將相對于另一個線圈增加。因此，通過簡單地減去線圈的輸出，傳感器總是可以知道軸在管內的位置。
當軸被試件拉入或拉出管子時，LVDT會輸出一個信號，代表軸從起點到最大撓度的位置。軸不接觸管的內部，使其幾乎無摩擦，并且LVDT本身不包含電子設備，因此在惡劣的環境中很受歡迎。
該信號被輸出到測量系統內的LVDT信號調節器，該信號調節器顯示并記錄它以供審查和分析。
總之，AC LVDT是一種可變磁阻裝置，其初級線圈產生磁通量，該磁通量通過移動電樞耦合到與初級相對的串聯次級線圈。
