電力系統中差動保護繼電器保護電路輸出過載的方案
電力系統中的差動保護繼電器方案比較受保護電路的輸入和輸出電流量，因此對于所有健康系統和故障條件，量平衡和保護不起作用，而對于內部故障條件，平衡被擾亂并且保護行動。
對于大約25公里的小長度，使用一根導絲將信息從一端傳輸?shù)搅硪欢耍员憷^電器可以對兩端導出的量進行連續比較。然而，對于長距離，這種方法變得不切實際且成本高昂，因此通常采用載波方案。此類程序與試點電匯程序有很多共同之處。電力系統中的導體差動和載波差動保護繼電器是具有絕對選擇性的單一保護。
由于所有差動饋線保護系統都利用求和裝置從兩端的三相系統產生單相輸出，因此保護特性最好用這些求和輸出的復數比來表示。在實踐中，求和變壓器或時序網絡用于從初級電路每一端的三相電流中導出單相繼電器量。
比較的有效性：
由于比較量中包含的信息的豐富和隨之而來的減少，將求和裝置用作每個差動饋線保護的組成部分會導致識別余量的整體減少。
差動饋線保護方案的理想化特性，在正常負載或通過故障條件下，忽略了初級電路電容電流和漏電流以及變壓誤差。傳輸電路兩端繼電器量的幅值和相位相同，所以它們的相量比α=I A/I B=1+j0=1∠0°。繪制了兩種類型的特性，顯示了保護線兩端的求和設備A和B的輸出的有效比率的閾值范圍。圖表（左）顯示了相位比較，而圖表（右）顯示了相位和幅度比較。導體系統可以使用上述任何特性，而載波電流系統使用純相位比較。
在實踐中，引線保護系統的特性往往是可變的和不可預測的，因?yàn)樵谳p載條件下具有閉合閾值特性的繼電器可能在飽和故障條件下表現出純相位比較特性。這是因?yàn)閷?dǎo)頻電路參數往往考慮不充分，對判別余量造成嚴重影響。
基本的先導線保護方案：

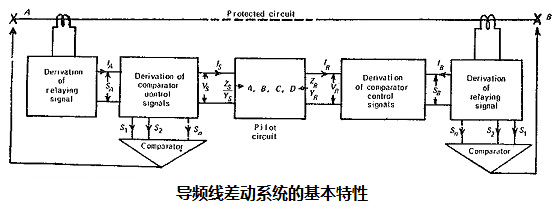

電力系統中的一種導體差動保護繼電器系統，為簡單起見，僅顯示一相。單相繼電器信號取自保護區兩端保護電路的三相，并在引出環節進行比較。當電路每一端的條件相同時，對應于健康或完全故障條件，繼電信號應具有幾乎相等的幅值和相位，并且它們應保持平衡，以便在保護系統中僅產生很小的殘余信號.
另一方面，在內部故障條件下，平衡應該受到一定程度的干擾，以允許導出可靠的控制信號來使與受保護電路相關的斷路器跳閘。在不影響其檢測所有內部故障條件的能力的情況下，需要在各種外部負載和故障條件下保持平衡條件的高度穩定性。
