如何測試三相監控繼電器，三相多功能監控繼電器的功能操作？
發布時間：2022-08-15 18:05:57點擊量：
監控繼電器是一種常用的電磁繼電器，用于電力拖動系統的電壓保護和控制。線圈與主電路并聯，用于感應主電路的線電壓；觸點與控制電路相連，是執行元件。根據吸合電壓的大小，電壓監控繼電器可分為過電壓繼電器和欠電壓繼電器。ATO監控繼電器具有過壓保護、欠壓保護、電壓不平衡保護、缺相保護、錯相保護等多種功能。

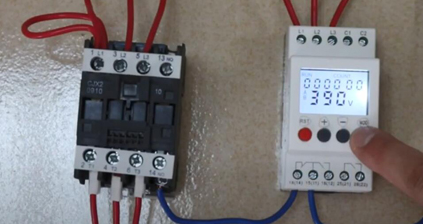

這是一個三相多功能監控繼電器。側面有液晶顯示屏、銘牌和電路圖。

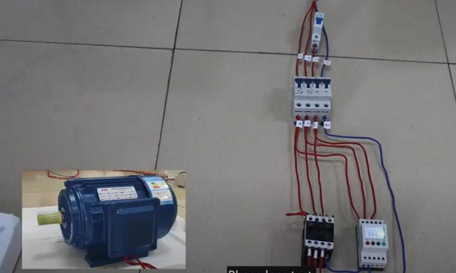

根據其電路圖連接進行測試。負載為三相電機。
打開操作：
長按“MOD”進入?yún)?shù)設置界面。
“RST”是退出鍵。
輸入“MOD”并按+或-修改數值。
短按“MOD”顯示工作次數、工作時間、故障次數、故障時間。
按+或-顯示AB、BC、AC電壓（線路電壓）。
注：參數含義請參考使用說明書。
缺相測試：
當其中一相斷開時，LCD顯示缺相，接觸器無法閉合，電機停止。這樣可以避免損壞電機。
我們恢復相位，液晶顯示電壓正常。
當按下“RST”時，接觸器重新接合，電機再次運行。（可在參數設置中調整手動或自動復位。）
測試錯相保護功能：
改變L2和L3的位置。此時的順序是L1、L3、L2。

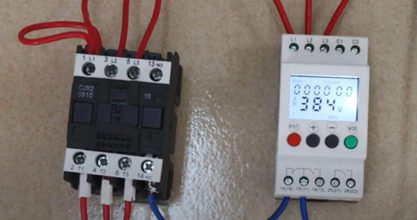

上電，監控繼電器電壓顯示正常。
注意到LCD顯示“SEQ”，表示相位錯誤。接觸器
不能正常閉合，從而達到保護電機的目的。
