5V繼電器端子和引腳如何工作，常開和常閉繼電器的信號電流方式
發布時間：2022-08-08 16:34:53點擊量：
繼電器具有三個高壓端子（NC、C和NO），連接到您要控制的設備。另一側有三個連接到Arduino的低壓引腳（接地、Vcc和信號）。
繼電器內部是一個連接到電磁鐵的120-240V開關。當繼電器在信號引腳處接收到高電平信號時，電磁鐵會充電并移動開關的觸點打開或關閉。
常開(NO)和常閉(NC)：
繼電器內部有兩種不同類型的電觸點——常開(NO)和常閉(NC)。您使用哪一種取決于您是希望5V信號打開開關還是關閉開關。在兩種配置中，120-240V電源電流在公共(C)端子處進入繼電器。要使用常開觸點，請使用NO端子。要使用常閉觸點，請使用NC端子。

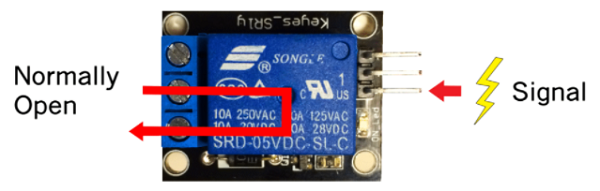

1.常開
在常開配置中，當繼電器接收到高電平信號時，120-240V開關閉合并允許電流從C端流向NO端。LOW信號使繼電器失效并停止電流。因此，如果您希望HIGH信號打開繼電器，請使用常開端子：

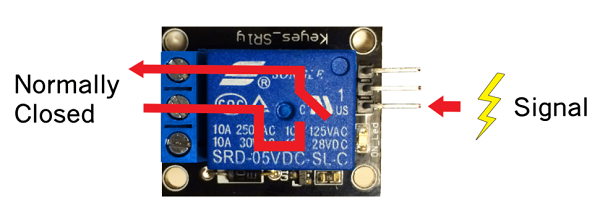

2.常閉
在常閉配置中，HIGH信號打開開關并中斷120-240V電流。LOW信號關閉開關并允許電流從C端流向NC端。因此，如果想要HIGH信號關閉120-240V電流，使用常閉端子：
